The three way valve is provided with an electric drive. It is used for the two-point control as a mixer or distribution in the hot water system. The three way valve is controlled either by the boiler thermostat or by a room thermostat. You can switch via a lever between automatic and manual mode (AUTO / MAN). Das 3-Wege-Ventil ist mit einem elektrischen Antrieb versehen. Es wird für die Zweipunktregelung als Mischer bzw. Verteiler im Heizwassersystem eingesetzt. Das 3-Wege-Ventil wird über das Kesselthermostat oder ein Raumthermostat gesteuert.

Das KB-BE Ausschaltverzögerungsrelais (gekennzeichnet durch einen blauen Punkt) ermöglicht am Ende der Wärmeanforderung eine Nachspülzeit des Gebläses von 120 Sekunden.

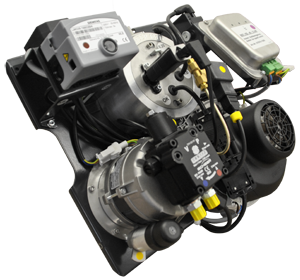

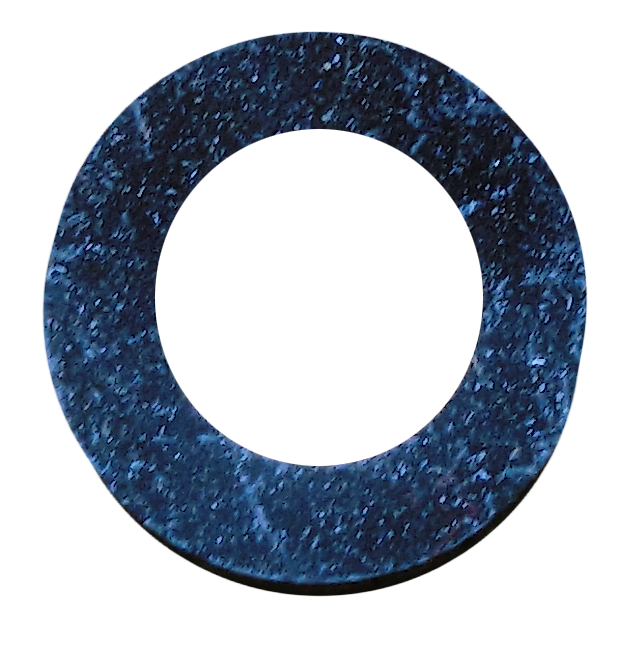

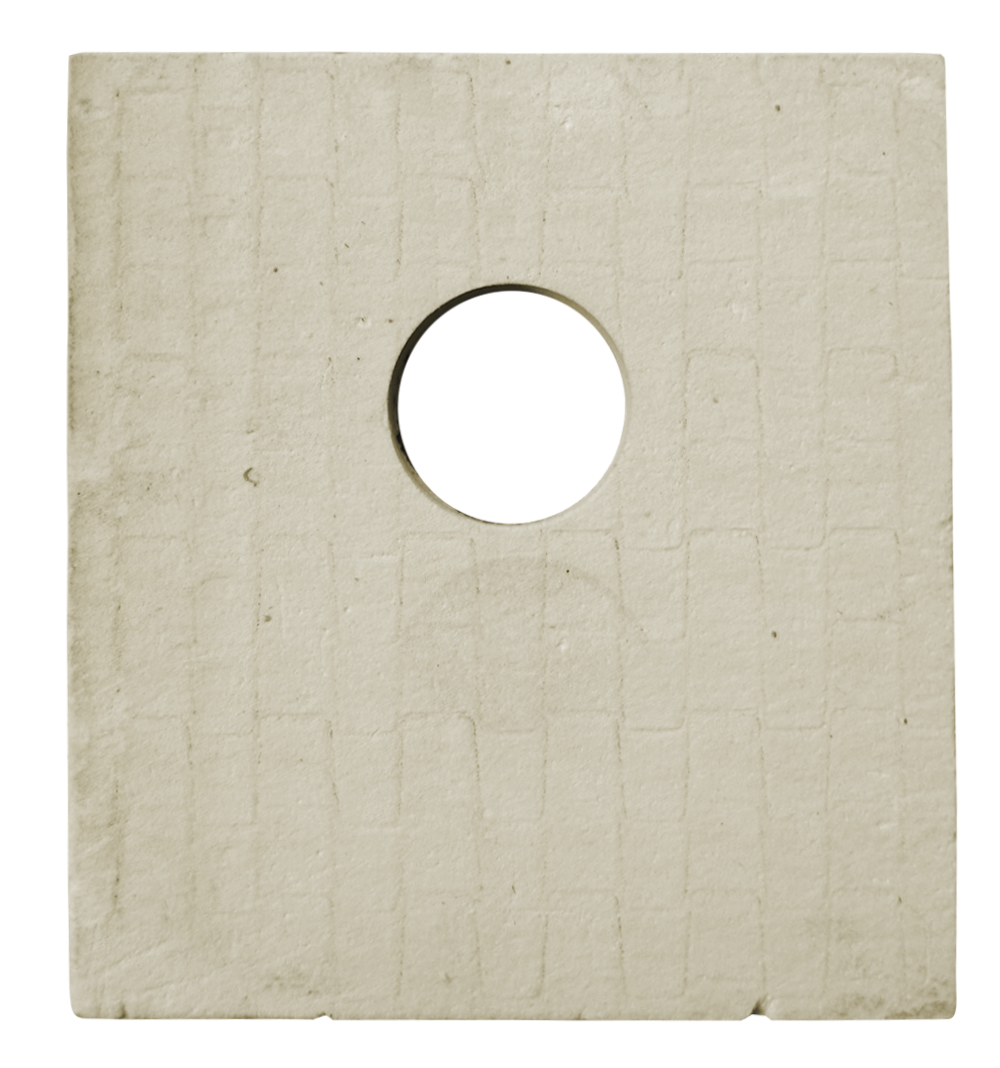

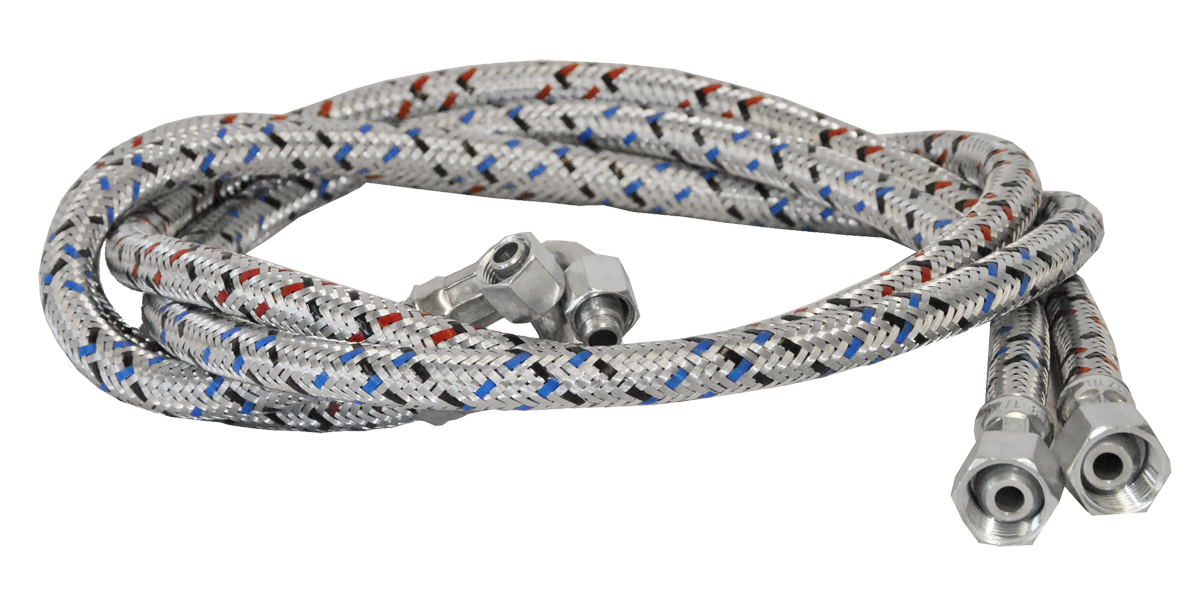

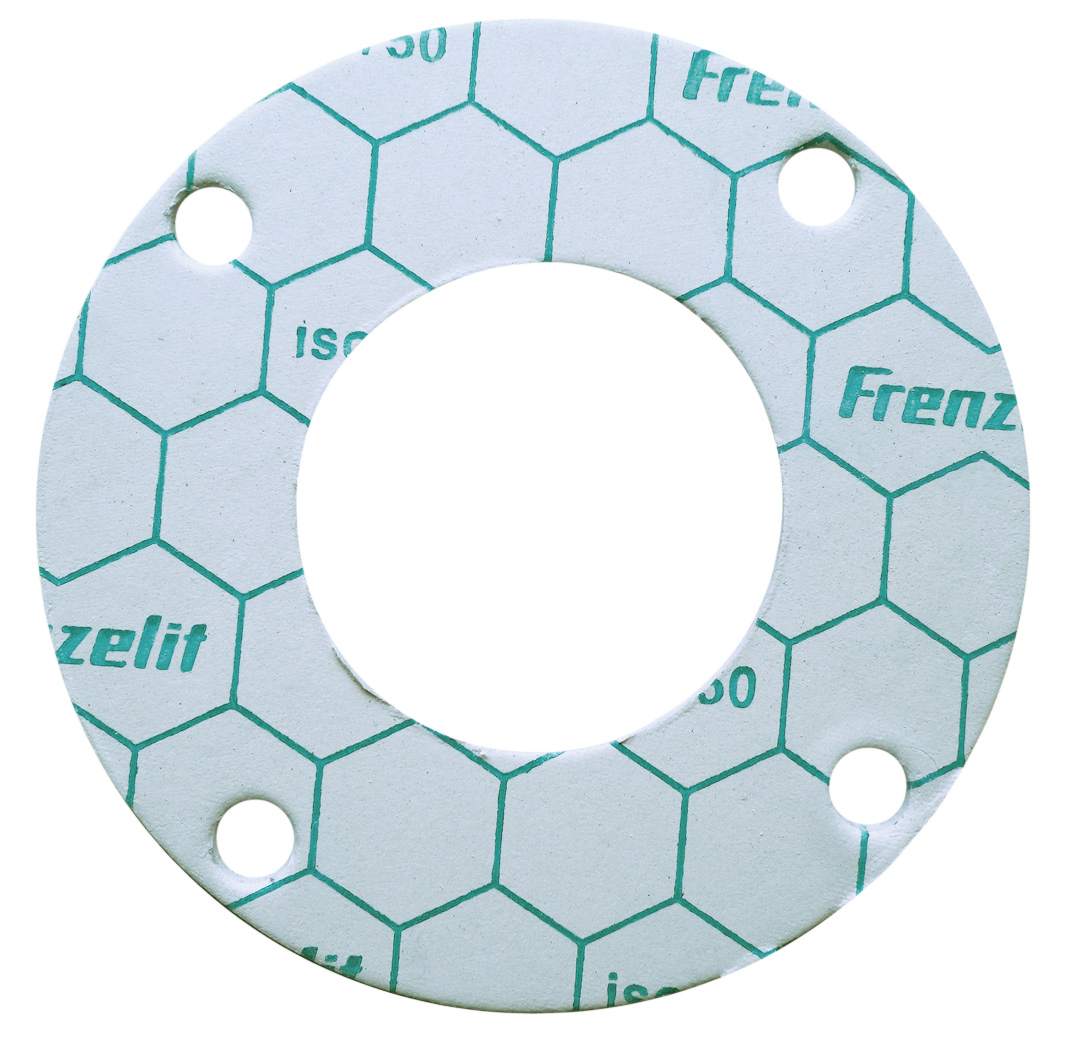

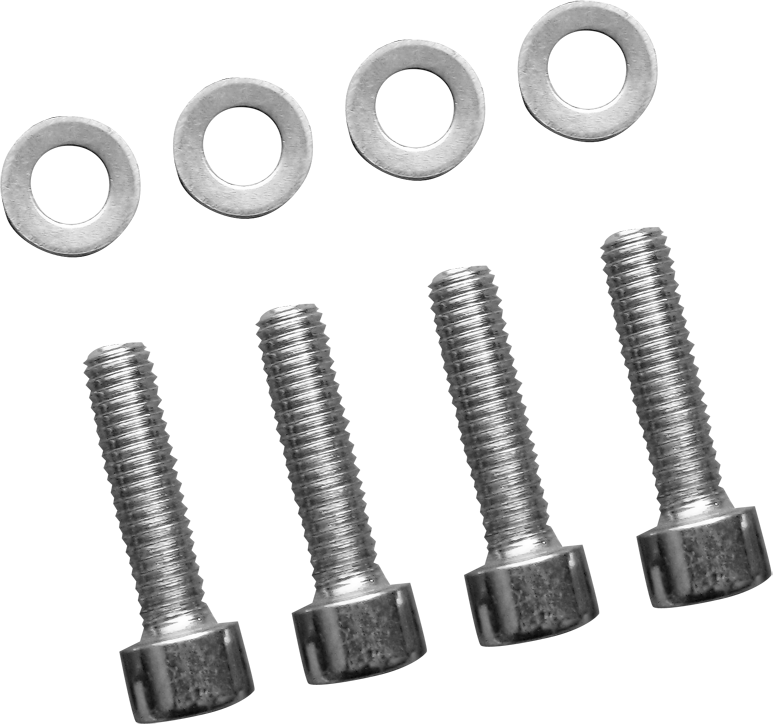

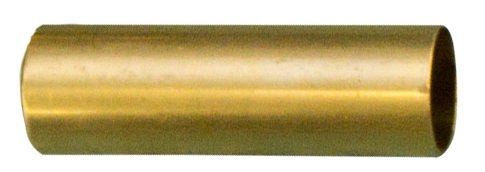

Blautherm DUO BE Blaubrenner, auch zum Nachrüsten der HR-Linie (Kabola EcoLine, HR Linie, HR Linie BE)Broschüre BlauthermDUO BE (684 KB)Produkt-ID-Nr.: CE-0045CMKD2350Die KABOLA BLUE-Serie ist perfekt abgestimmt für den Einsatz an Bord von Schiffen. Der Blaubrenner DUO BE Blue efficiency® brennt mit einer Flammentemperatur von ca. 1.450 Grad Celsius.und sichert eine vollständige Verbrennung beim Brennstoff. Somit ist derrückstandsfreie, russfreier Betrieb sichergestellt.Zum Vergleich: Bei den Gelbbrenners können maximal 850 Grad Celsius erreicht werden. Der Blaubrenner von SCHEER ist konzipiert und speziell abgestimmt für die KB Serie EcoLine und eignet sich auch perfekt zur Umrüstung einer bestehenden KABOLA Heiz-Unit aus der HR-Serie.DDieses Upgrading erfolgt sehr einfach, denn es muss nur der speziell abgestimmte und eingestellte Umrüstbrenner eingesetzt werden. Weitere Veränderungen an den HR-Kesseln benötigen Sie nicht.Montage- und servicefreundlich mit BajonettverschlussEnergieeffiziente Duo-Block-Bauweise mit getrennter Auslegung von Ölpumpe und LuftgebläseEnergieeffiziente Feuerungsleistung entsprechend Energieeinsparverordnung (EnEV)In ein- und zweistufiger Ausführung erhältlichGeringer Brennstoffverbrauch, bis zu 50% energieeffizienter als andere konventionelle BrennerExterner Verbrennungsluftanschluss möglich.Unser Beitrag zum innovativen UmweltschutzMit der Ersten Verordnung zur Durchführung des Bundesimmissionsschutzgesetzes hat der Gesetzgeber das Ziel gesetzt, dass die Feuerungsanlagen an den verbesserten Stand der Technik anzupassen sind, um den technischen Weiterentwicklungen der letzten Jahre Rechnung zu tragen.SCHEER-Produkte übertreffen die Vorgaben der neuen Bundesimmissionsschutzverordnung für Kleinfeuerungsanlagen (1. BImSchV) bei Weitem. Innovativ und umweltgerechtReine VerbrennungDie Blaue Heizöl-Flamme des Blautherm® DUO BE ist praktisch geruchs- und rückstandsfrei. Die Brennfunktion läuft erst nach erfolgter Vergasung des Heizöls selbsttätig ab. Damit ist gewährleistet, dass die TÜV-zertifizierte Verbrennung mit der Rußziffer 0,0 erfolgt - kein Brenner brennt reiner!Die optimale Verbrennung hat umweltverträgliche, extrem niedrige Emissionen. Sie verringert den Heizölverbrauch und verbessert den Wirkungsgrad der Kesselanlage, eine umweltschädigende und wirkungsgradminimierende Verrußung des Kessels bleibt aus. Mit diesem energieeffizienten Verbrennungssystem des Blautherm® DUO BE werden schwere Kohlenwasserstoffe und Kohlenmonoxid in den Abgasen bis an die Nachweisgrenze reduziert. Durch die moderne NOx-Modulation wird die Stickoxid-Abgabe, unabhängig von der Kesselanlage, extrem niedrig gehalten.Geringe BetriebsgeräuscheRaumluftunabhängiger Brennerbetrieb möglichGeringer BrennstoffverbrauchWeniger CO2-EmissionenStromverbrauch bis zu 30 Prozent niedriger als bei Gelbbrennern und inbegriffen Inverter geringer als bei 24V-VariantenIdeal für Neubauten nach Energieeinsparverordnung (EnEV)Extrem niedrige Emissionswerte, nachgewiesen durch das Umweltzeichen "Blauer Engel"Kompakte DUO-Block-Bauweise für getrennte Ansteuerung von Ölpumpe und LuftgebläseModularer Komponentenaufbau vereinfacht Wartungs- und ServicearbeitenAl-Mg3-Gehäuse, dauerhaft und korrosionsstabilElektrische, selbstregelnde Heizölvorwärmung für gleichmäßige LeistungsentfaltungOptimiertes Gleichstromgebläse mit PWM (Pulsweitenmodulation)-Drehzahlregelung: Es wird nur exakt die Luftmenge verdichtet und gefördert, die wirklich benötigt wirdAlSi-Oxid-Zündelektroden mit langer Standzeit und hervorragender TemperaturbeständigkeitGehäuse mit separater Saug- und Druckkammer für einen akustisch kaum wahrnehmbaren, pulsationsfreien StartFür viele Heizkesseltypen geeignet: Auch ältere Heizkessel im guten Allgemeinzustand sind mit dem Blautherm® DUO BE auf Spitzenwerte einstellbarAlloy-Brennerrohr mit hochwertiger Stahllegierung und ausgezeichneter TemperaturbeständigkeitDie Blaue Flamme - Moderne Wärme für moderne SystemeAlloy-BrennerrohrDas SCHEER-Flammenrohr wirkt als eigenständige Brennkammer. Mit Blautherm® DUO BE mit seinem Bajonettverschluss kann das Alloy-Flammenrohr bei Bedarf sehr schnell demontierbar, dies erleichtert die Servicearbeiten.MischeinrichtungenIn der Mischeinrichtung des Blautherm® DUO BE wird die Blaue Flamme mit hoher Energieeffizienz aufbereitet. Die SCHEER-Einzelteile werden mit Lasertechnik gefertigt und in hoher Präzision kalibriert. Die innovative Konstruktion der Mischfächer sichert die Unempfindlichkeit gegen eventuelle Verschmutzungen.MischpatroneMischeinrichtung, Öldüse, Zündelektroden mit steckbaren Anschlusskabeln, Ölvorwärmer und Flammenüberwachung sind in einer kompakten Baueinheit zusammengefasst. Ein Bajonettverschluss sichert schnelle, problemlose Servicearbeiten.ZündelektrodeHochwertige Aluminium-Silizium-Oxid-Isolatoren mit verdrehsicheren Konturen ermöglichen eine sehr einfache und sichere Zündungseinrichtung. Der verwendete Heizleiterdraht garantiert auch bei höchster Belastung eine saubere, weiche Zündung.NOx-ModulationDie Blaue Flamme von SCHEER wird durch Abgasrückführung „gekühlt“. So wird die Stickoxid-Abgabe an die Umwelt extrem minimiert.GebläsedrehzahlüberwachungDie Tipptastatur ist eine weitere Innovation aus dem Hause SCHEER. Sie ermöglicht die einfache Einstellung der Verbrennungsluft mit permanenter Drehzahlüberwachung. So wird gewährleistet, dass dauerhaft exakt die Luftmenge verdichtet und gefördert wird, die zur optimalen Verbrennung erforderlich ist.StromverbrauchDer Stromverbrauch der SCHEER Bautherm® DUO BE Brennern ist gegenüber Monoblock-Brennern Lösungen geringer. Dies wird ermöglicht durch den Einsatz von Gebläsen mit rückwärtsgekrümmten Schaufeln zur Wirkungsgradverbesserung und geringeren Verschmutzung, durch die optimale Einstellung der Verbrennungsluft über Tipptastatur mit permanenter Drehzahlüberwachung und durch einen leistungsoptimierten E-Motor für den Ölpumpenantrieb. GebläseDas innovative Konzept der Luftmengenregulierung durch eine Drehzahleinstellung über ein integriertes Potentiometer hat viele Vorteile: Die Brennereinstellung ist sehr einfach, eine gesonderte Einstellung von Primär- und Sekundärluftmengen entfällt. Die Einstellung des CO2-Gehaltes erfolgt nur noch über ein Potentiometer. Dadurch wird nur so viel Luftmenge verdichtet und gefördert, wie ölseitig auch benötigt wird. So wird die Gebläseleistung energieeffizient reduziert. Die im Gebläse integrierte Elektronik wandelt die vom Feuerungsautomaten gelieferte 230-Volt-Wechselspannung in 24-Volt-Gleichspannung um, gleichzeitig wird die Gleichspannung je nach Potentiometer-Stellung getaktet (gepulst). Die gesamte Antriebseinheit ist schwingungsgedämpft und temperaturentkoppelt am Gebläsegehäuse aufgehängt, was extrem leise ist. LüfterradDas antistatische Lüfterrad hat sehr wirksame konstruktive Details: Rückwärtsgekrümmte Schaufeln ergeben strömungstechnisch einen deutlich besseren Wirkungsgrad als herkömmliche Trommelläufer. Die elektrische Antriebsleistung und somit der Verbrauch konnten verringert werden. Der zentrale, mittige Lufteintritt mit Druckausgleich macht das Rad unempfindlich gegen ansaugseitige Widerstände. Die Rückwärtskrümmung der Schaufeln verhindert ebenso wie das antistatische Material Staubanhaftungen und Verschmutzungen. Beidseitig geschlossene Leitschaufeln ermöglichen eine stetige Pressungszunahme bei Drehzahlsteigerung. Das Lüfterrad aus Kunststoff ist korrosionsstabil und sehr exakt gewuchtet. Innovativer Beitrag zum Klimaschutz Der SCHEER-Ölbrenner Blautherm® DUO BE ist der innovative Beitrag zum Klimaschutz. Anforderungen an die Ökologie und die Ökonomie werden in Einklang gebracht. Die innovative Konstruktion des Blautherm® DUO BE garantiert dies und sorgt für eine spontane Vergasung des Heizöls. So entsteht die umweltschonende „Blaue Flamme“. Mit diesem energieeffizienten Verbrennungssystem werden schwere Kohlenwasserstoffe und Kohlenmonoxid in den Abgasen bis an die Nachweisgrenze reduziert. Durch die moderne NOx-Modulation wird die Stickoxid-Abgabe, unabhängig von der Kesselanlage, extrem niedrig gehalten. Gesetzliche Grenzwerte werden beim Blautherm® DUO BE nicht nur eingehalten, sondern deutlich unterschritten. Dieses wird unter anderem mit dem Umweltzeichen „Blauer Engel“ bestätigt. Geeignet für alle gängigen Heizöl-Qualitäten nach DIN 51603-1 In StandardqualitätIn PremiumqualitätSchwefelarm (50ppm)Die Kessel der HR-Serie beinhalten:Heizkreisreglereinstufiger GelbbrennerUmwälzpumpeÖlfilter Toc Duo BRaumthermostatEs fallen zusätzliche Versandkosten an. Siehe Versand und Kosten.Abbildung kann vom Original abweichen.

Über das Bedienpaneel stellen Sie die Kesseltemperatur ein. Das Bedienpaneel gewährleistet die Stromversorgungfür den Brenner, die Umwälzpumpe und das 3-Wege-Ventil. Am Bedienpaneel ist außerdem ein Temperaturfühlerangebracht, der in den Kessel reicht und die Kesselwassertemperatur misst.

Über das Bedienpaneel stellen Sie die Kesseltemperatur ein. Das Bedienpaneel gewährleistet die Stromversorgung für den Brenner, die Umwälzpumpe und das 3-Wege-Ventil. Am Bedienpaneel ist außerdem ein Temperaturfühler angebracht, der in den Kessel reicht und die Kesselwassertemperatur misst.

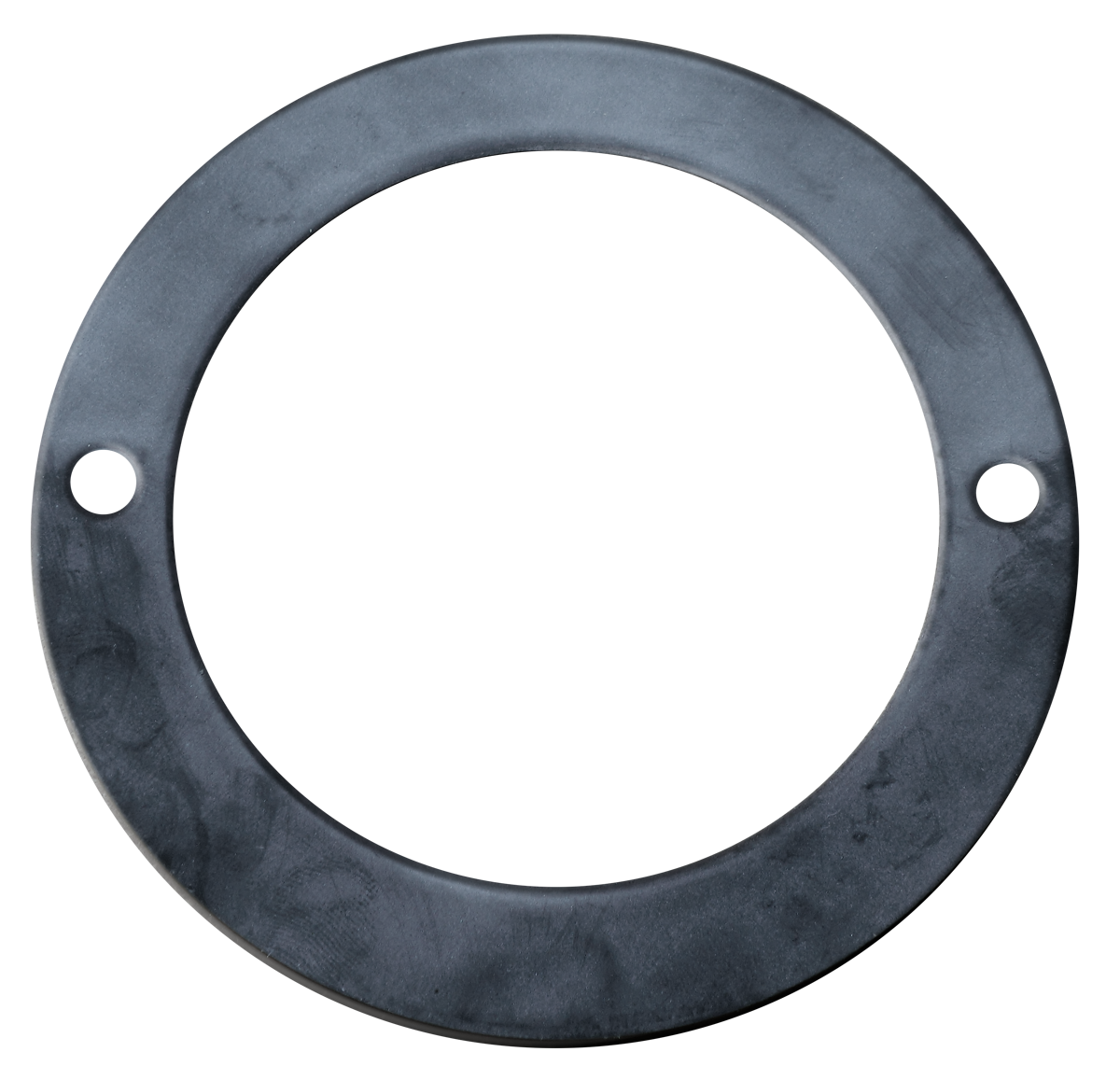

Düsenstock komplett inkl. Zündkabel(bis 09/2016)

Das KB-BE Einschaltverzögerungsrelais (gekennzeichnet durch einen gelben Punkt) verzögert für 120 Sekunden nach einer Spannungsunterbrechung (Umschalten von Bordspannung auf Landversorgung) den Brennerstart.

The flue acts as an independent combustion chamber. Therefore the Blautherm® DUO Blue Efficiency® is applicable to all commercially available boilers. The alloy flue can be dismantled quickly, due to its bayonet lock. This simplifies the service. Das Flammenrohr wirkt als eigenständige Brennkammer. Der Blautherm® DUO Blue Efficiency® ist damit auf allen marktüblichen Heizkesseln einsetzbar. Mit seinem Bajonettverschluss ist das Alloy-Flammenrohr sehr schnell demontierbar, dies erleichert die Servicearbeiten.Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle vier Jahre

Die intelligente Regelplatine überwacht und regelt die Zuführung der eingestellten Luftmenge. Die Gebläsesteuerung verfügt über einen Soll-Ist-Abgleich für eine optimale Abstimmung.Die universal einsetzbare Steuerung ist sowohl für den einstufigen als auch für den zweistufigen Betrieb geeignet.Der Brennvorgang verläuft unabhängig von Wetter- und anderen Einflussbedingungen im Außenbereich.Die Einstellung der Luftmenge bei der Erstinstallation und späteren Wartungen ist einfach anwenderergonomisch.

Mixing cartridge composed of nozzle holder completed and mixing device. Mischpatrone komplett (inkl. Düsenstock komplett, Mischeinrichtung komplett, SCHEER-Öldüse, ohne Flammenwächter) The mixture device is perfectly matched for each performance. Made of premium stainless steel and realized as precision components. The mixing boxes are laser manufactured. This painstaking production ensures consistent combustion values of very high quality, which can be reproduced at any time.»This is proven by the blue flame Mischeinrichtung, Düse, Zündung, Ölvorwärmer, Flammenüberwachung und Zündleitungen sind in einer kompakten Baueinheit zusammengefasst. Ein Bajonettverschluss sichert schnelle, problemlose Servicearbeiten. Hergestellt aus hochwertigem Edelstahl und aus Präzisionsbauteilen. Die äußerst sorgfältige Herstellung garantiert gleichmäßige, ständig reproduzierbare Verbrennungswerte von sehr hoher Güte mit einer beim Start sofortigen Blauen Flamme.

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen wechseln. Empfohlene Austauschperiode: alle zwei JahreVerwenden Sie nur Original SCHEER Öldüsen! Ein störungsfreier Betrieb kann nur durch den Einsatz originalerSCHEER-Düsen gewährleistet werden. Diese sind speziell konfiguriert und in einem Durchsatzbereich von 5 %Toleranz geprüft.

Reinigungsset bestehend aus Zylinderbürste und Reinigungspinsel.

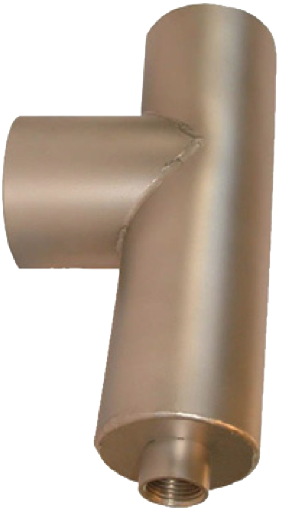

Name Silencer 60-60 Silencer 80-80 Demper100-100 Ø 115 / 50 110mm / 110mmMARELA® 7 - 20Art. Nr. 14-N223 14-N203 14-N204 14-N253 14-N205070594 L1 300mm 420mm 300mm 300mm 300mm300mm L2 400mm 500mm 500mm 400mm 500mm400mm D1 60mm 80mm 100mm 50mm 110mm50mm D2 115mm 222mm 145mm 115mm 145mm50mm
